从用户系统设计中学习数据库与缓存

翟文婷

使用 4S 分析法分析用户系统
缓存是什么 Cache
缓存和数据库如何配合 Cache & Database
登陆系统如何做 Authentication Service
好友关系的存储与查询 Friendship Service
以 Cassandra 为例了解 NoSQL 型数据库
关系型与非关系型数据库的适用场景比较 SQL vs NoSQL
4S - Scenario, Service, Storage, Scale
Scenario 场景
注册、登录、查询、用户信息修改
• 哪个需求量最大？
支持 100M DAU
注册，登录，信息修改 QPS 约
100M * 0.1 / 86400 ~ 100
0.1 = 平均每个用户每天登录+注册+信息修改
Peak = 100 * 3 = 300
查询的QPS 约
100 M * 100 / 86400 ~ 100k
100 = 平均每个用户每天与查询用户信息相关的操作次数（查看好友，发信息，更新消息主页）
Peak = 100k * 3 = 300 k
Service 服务
一个 AuthenticationService 负责登录注册
一个 UserService 负责用户信息存储与查询
一个 FriendshipService 负责好友关系存储
QPS 与 系统设计的关系
为什么要分析 QPS?
QPS 的大小决定了数据存储系统的选择
Storage: QPS 与 常用数据存储系统
• MySQL / PosgreSQL 等 SQL 数据库的性能
• 约 1k QPS 这个级别
• MongoDB / Cassandra 等 硬盘型NoSQL 数据库的性能
• 约 10k QPS 这个级别
• Redis / Memcached 等 内存型NoSQL 数据库的性能
• 100k ~ 1m QPS 这个级别
• 以上数据根据机器性能和硬盘数量及硬盘读写速度会有区别
• 思考：
• 注册，登录，信息修改，300 QPS，适合什么数据存储系统？
• 用户信息查询适合什么数据存储系统？

用户系统特点
读非常多，写非常少
一个读多写少的系统，一定要使用 Cache 进行优化
Cache
Cache 是什么？
缓存，把之后可能要查询的东西先存一下
下次要的时候，直接从这里拿，无需重新计算和存取数据库等
可以理解为一个 Java 中的 HashMap
key-value 的结构
有哪些常用的 Cache 系统/软件？
Memcached（不支持数据持久化）
Redis（支持数据持久化）
Cache 一定是存在内存中么？
不是
Cache 这个概念，并没有指定存在什么样的存储介质中
File System 也可以做Cache
CPU 也有 Cache
Cache 一定指 Server Cache 么？
不是，Frontend / Client / Browser 也可能有客户端的 Cache

Memcached
一款负责帮你Cache在内存里的“软件”
非常广泛使用的数据存储系统

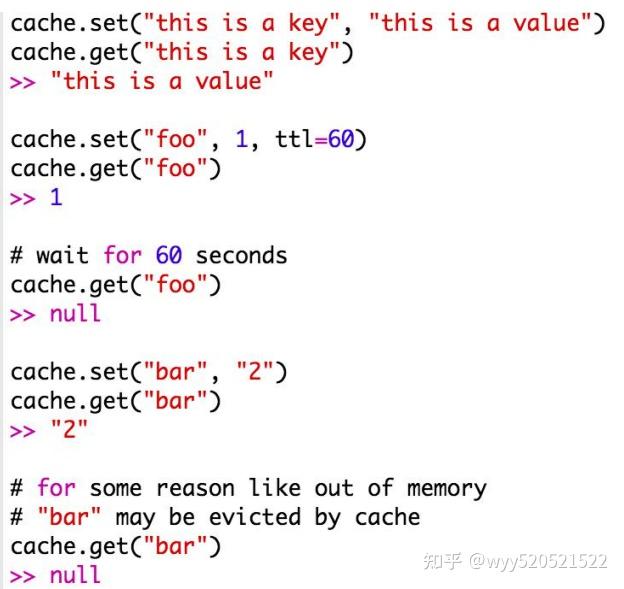

Memcached 使用例子

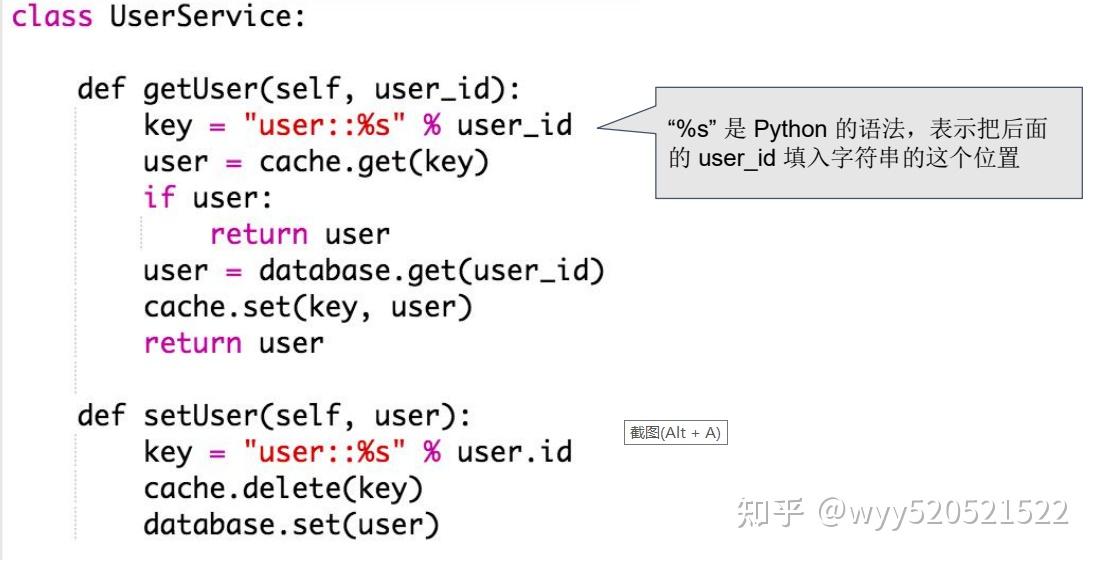

Memcached 如何优化 DB 的查询


如何“解决”一致性问题
巧妙利用 cache 的 ttl（time to live / timeout） 机制
任何一个 cache 中的 key 都不要永久有效，设置一个短暂的有效时间，如 7 天
那么即便在极低概率下出现了数据不一致，也就最多不一致 7 天
即，我们允许数据库和缓存有“短时间”内的不一致，但最终会一致。
如果写很多怎么办？
在每次数据修改的时候，我们会在 cache 中 delete 这个数据
如果写很多，甚至写多读少，那么此时 cache 是没有任何优化效果的

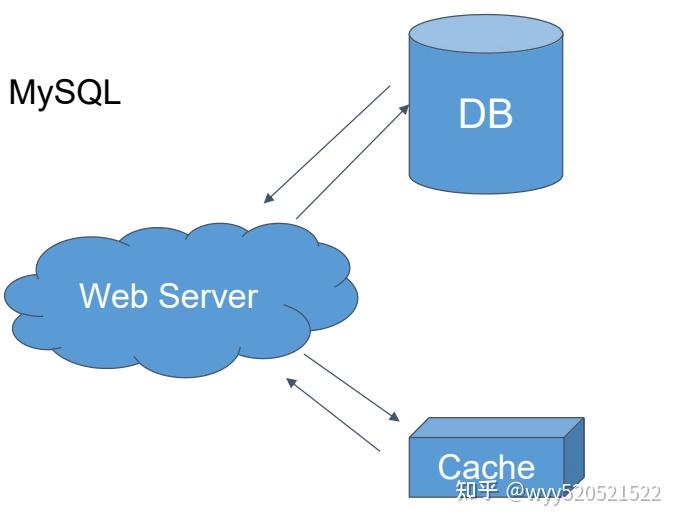

Cache Aside
服务器分别与 DB 和 Cache 进行沟通
DB 和 Cache之间不直接沟通
业界典型代表：Memcached + MySQL

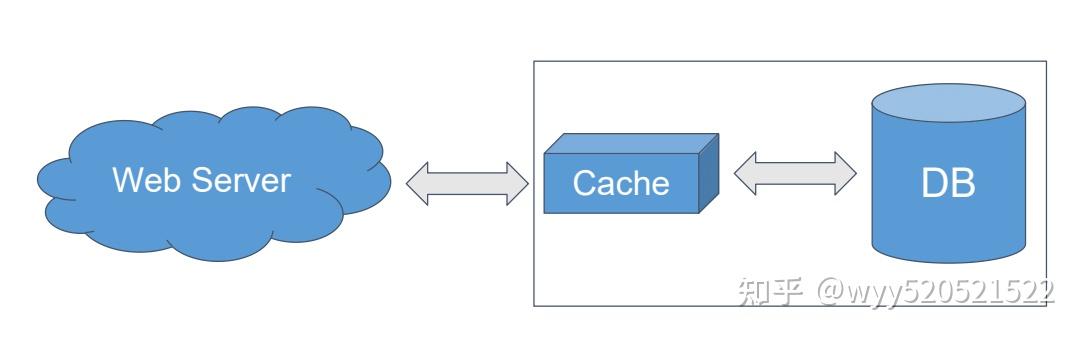

Cache Through
服务器只和 Cache 沟通
Cache 负责 DB 去沟通，把数据持久化
业界典型代表：Redis（可以理解为 Redis 里包含了一个 Cache 和一个 DB）
缺点：Redis 支持单纯的 key-value 存储结构，无法适应复杂的应用场景
所以通常业界使用 Cache Aside 的方式较多，Cache 和 DB 都可以自由的搭配组合



Authentication Service
登录系统
Session
Cookie
Session 会话
• 用户 Login 以后，为他创建一个 session 对象
• 并把 session_key 返回给浏览器，让浏览器存储起来
• 浏览器将该值记录在浏览器的 cookie 中
• 用户每次向服务器发送的访问，都会自动带上该网站所有的 cookie

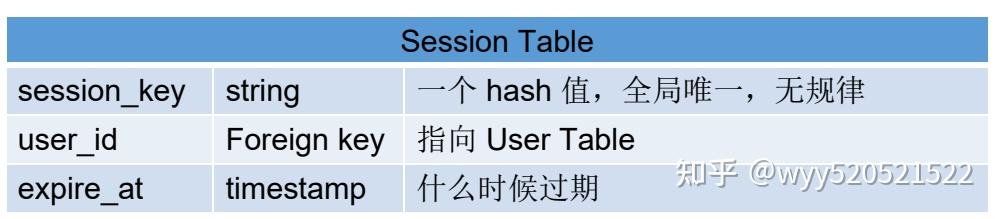

• 此时服务器拿到 cookie 中的 session_key，在 Session Table 中检测是否存在，是否过期
• Cookie：HTTP 协议中浏览器和服务器的沟通机制，服务器把一些用于标记用户身份的信息，传递给
浏览器，浏览器每次访问任何网页链接的时候，都会在 HTTP 请求中带上所有的该网站相关的
Cookie 信息。Cookie 可以理解为一个 Client 端的 hash table。


Friendship Service
好友关系的存储与查询
单向好友关系
双向好友关系

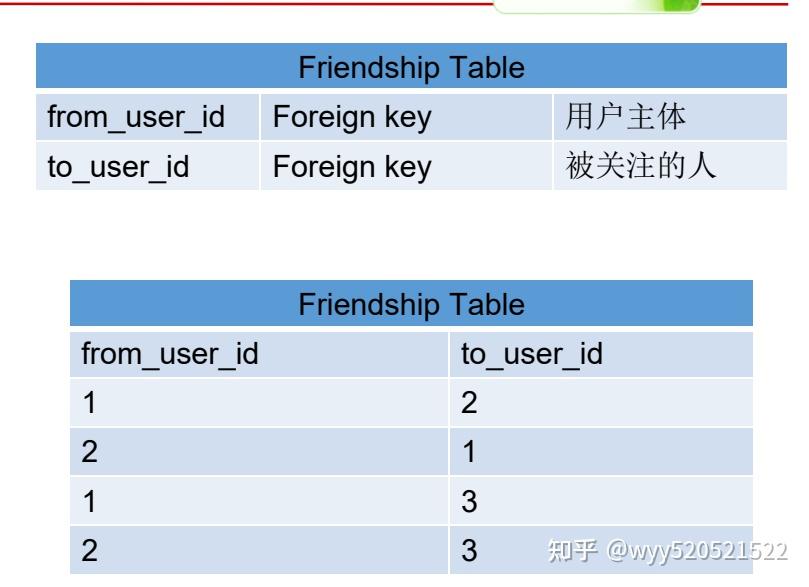

单向好友关系
例子：Twitter、Instagram、微博
存在 SQL 数据库时
查询x所有的关注对象：
select * from friendship where from_user_id=x
查询x所有的粉丝：
select * from friendship where to_user_id=x

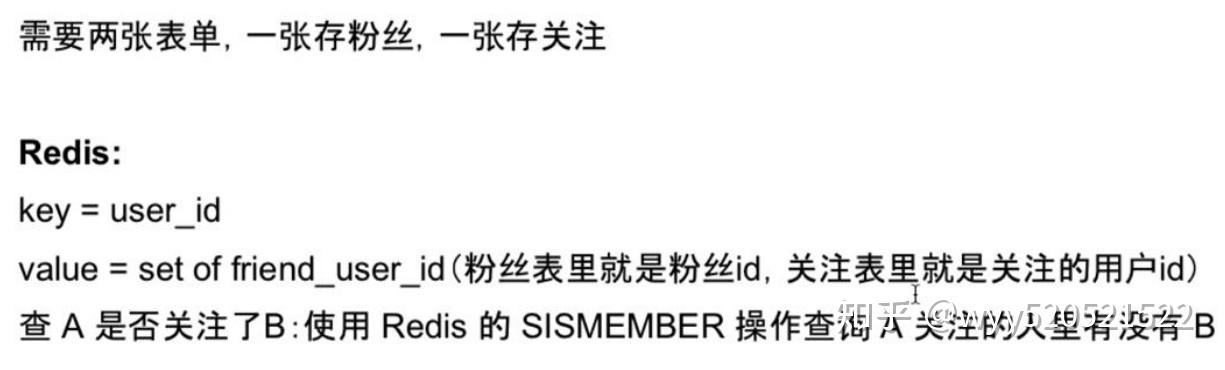

存在 NoSQL 数据库时






双向好友关系
例子：微信，Facebook，WhatsApp

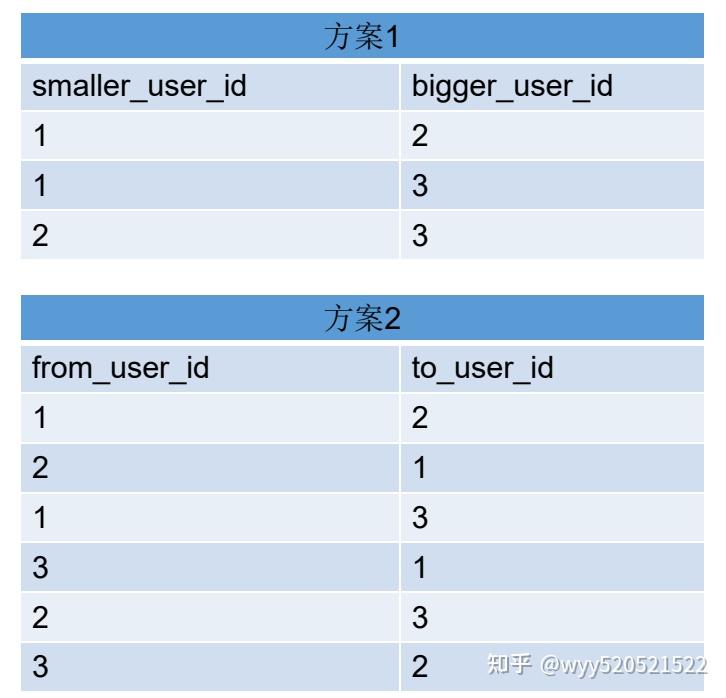

方案1：存储为一条数据
select * from friendship  where smaller_user_id = x or bigger_user_id=x
问：为什么需要区分 smaller / bigger？
SQL 可以按照这种方案
NoSQL 很多不支持 Multi-index 不能使用这种方案
方案2：存储为两条数据
select * from friendship where from_user_id=x
NoSQL 和 SQL 都可以按照这种方案


以 Cassandra 为例剖析典型的 NoSQL 数据结构
• Cassandra 是一个三层结构的 NoSQL 数据库
• LintCode 炼码
• 第一层：row_key
• 第二层：column_key
• 第三层：value
Cassandra 的 Key = row_key + column_key
• 同一个 row_key + column_key 只对应一个 value结构化信息如何存储？
将其他需要同时存储的数据，序列化（Serialize）到 value 里进行存储
• 什么是 Serialization: 把一个 object / hash 序列化为一个 string，比如把一棵二叉树序列化
• LintCode 炼码Row Key
又称为 Hash Key, Partition Key
Cassandra 会根据这个 key 算一个 hash 值
然后决定整条数据存储在哪儿
无法进行 Range Query
常用：user_idColumn Key
insert(row_key, column_key, value)
任何一条数据，都包含上面三个部分
你可以指定 column_key 按照什么排序
Cassandra 支持这样的“范围查询”
：
query(row_key, column_start, column_end)
可以是复合值，如 timestamp + user_idSQL vs NoSQL

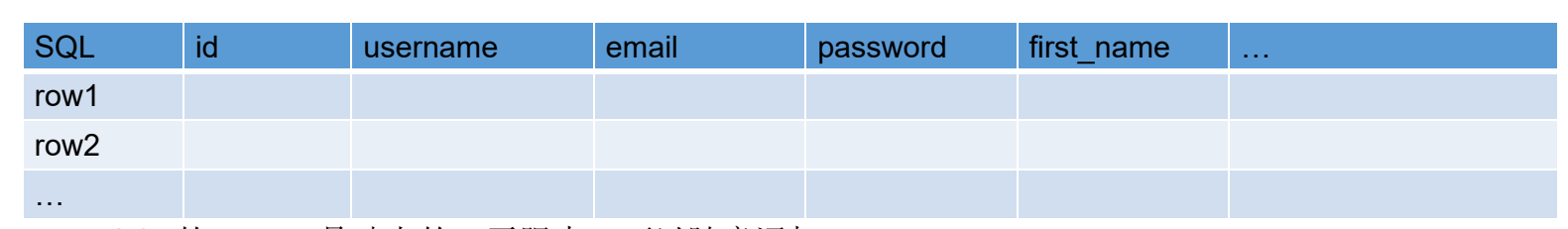

SQL的column是在Schema中预先指定好的，不能随意添加
• 一条数据一般以 row 为单位（取出整个row作为一条数据）

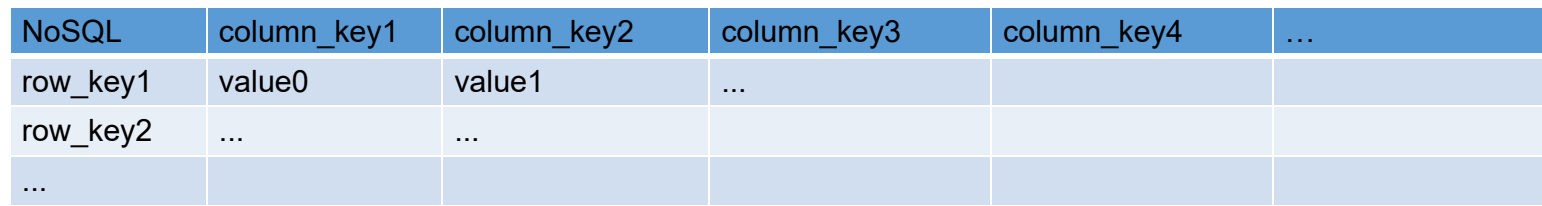

NoSQL的column是动态的，无限大，可以随意添加
• 一条数据一般以 grid 为单位，row_key + column_key + value = 一条数据
• 只需要提前定义好 column_key 本身的格式（是一个 int 还是一个 int+string)

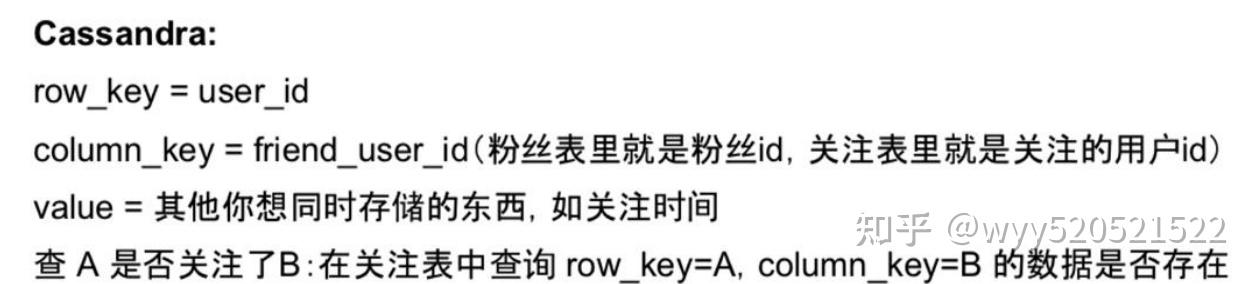

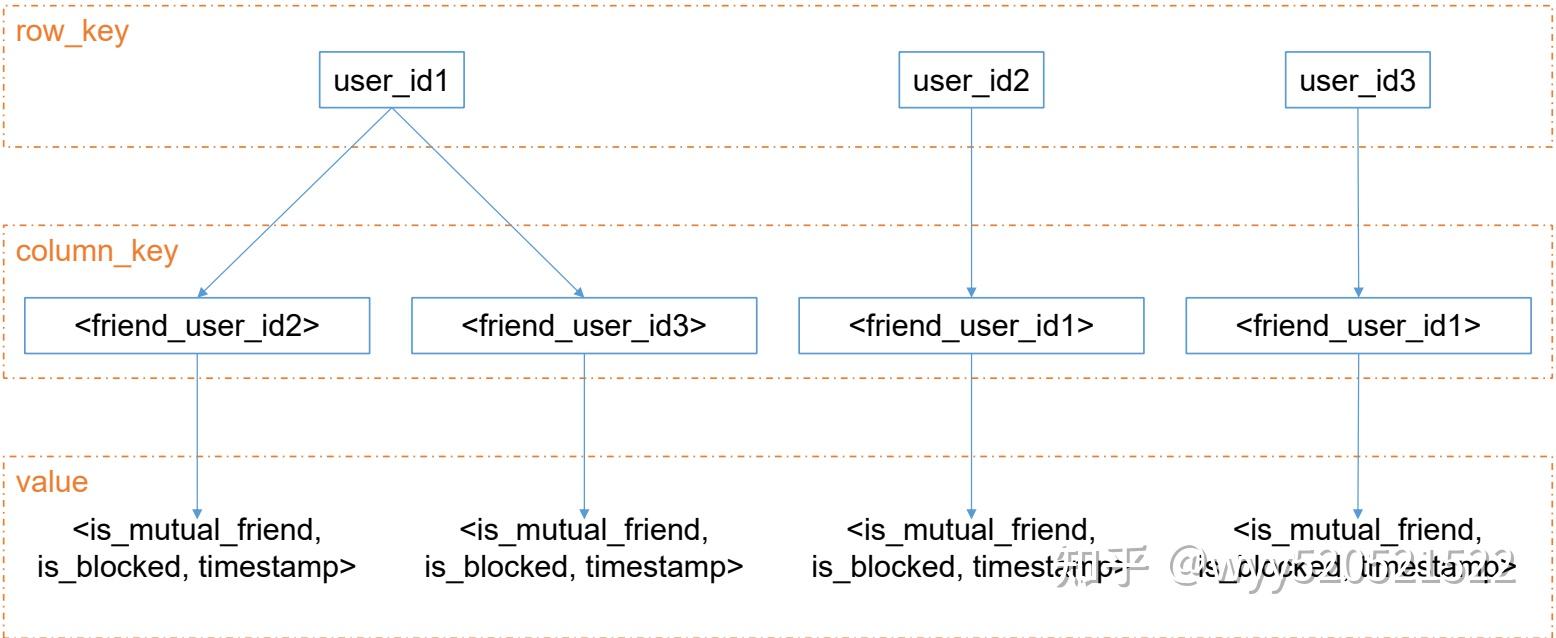

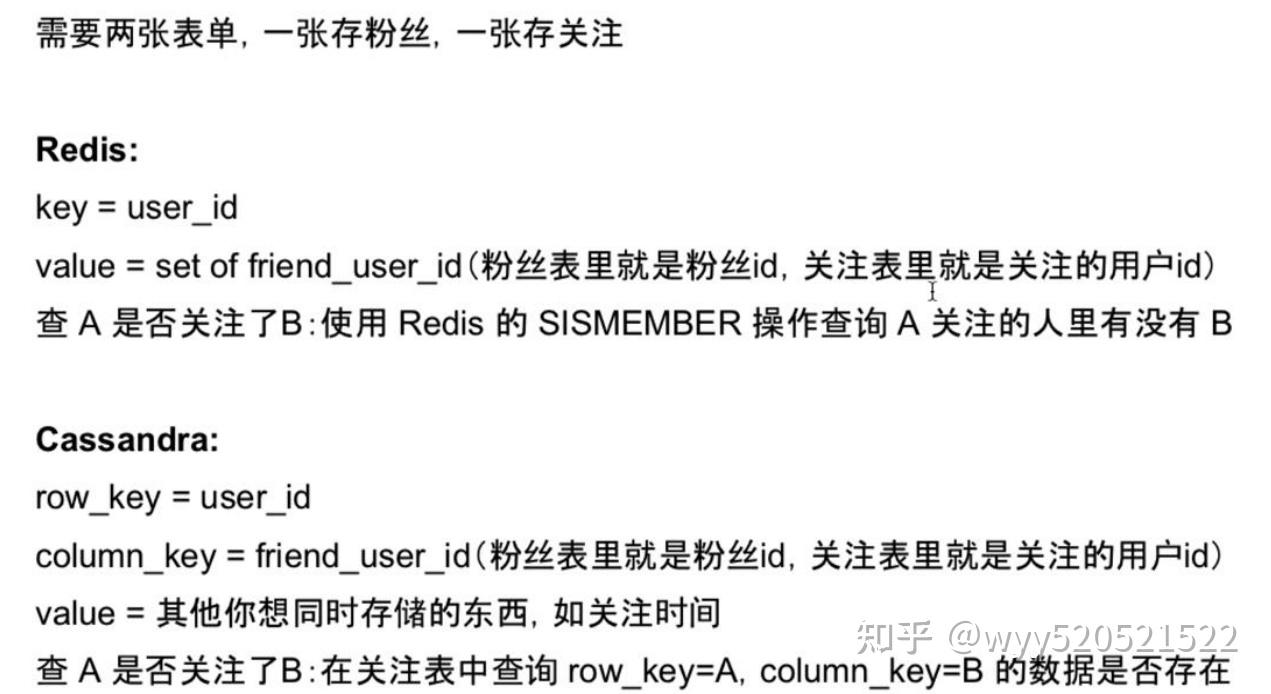

以 Cassandra 为例看看 Friendship Table 如何存储


如果要查询最近1天关注的好友怎么办？

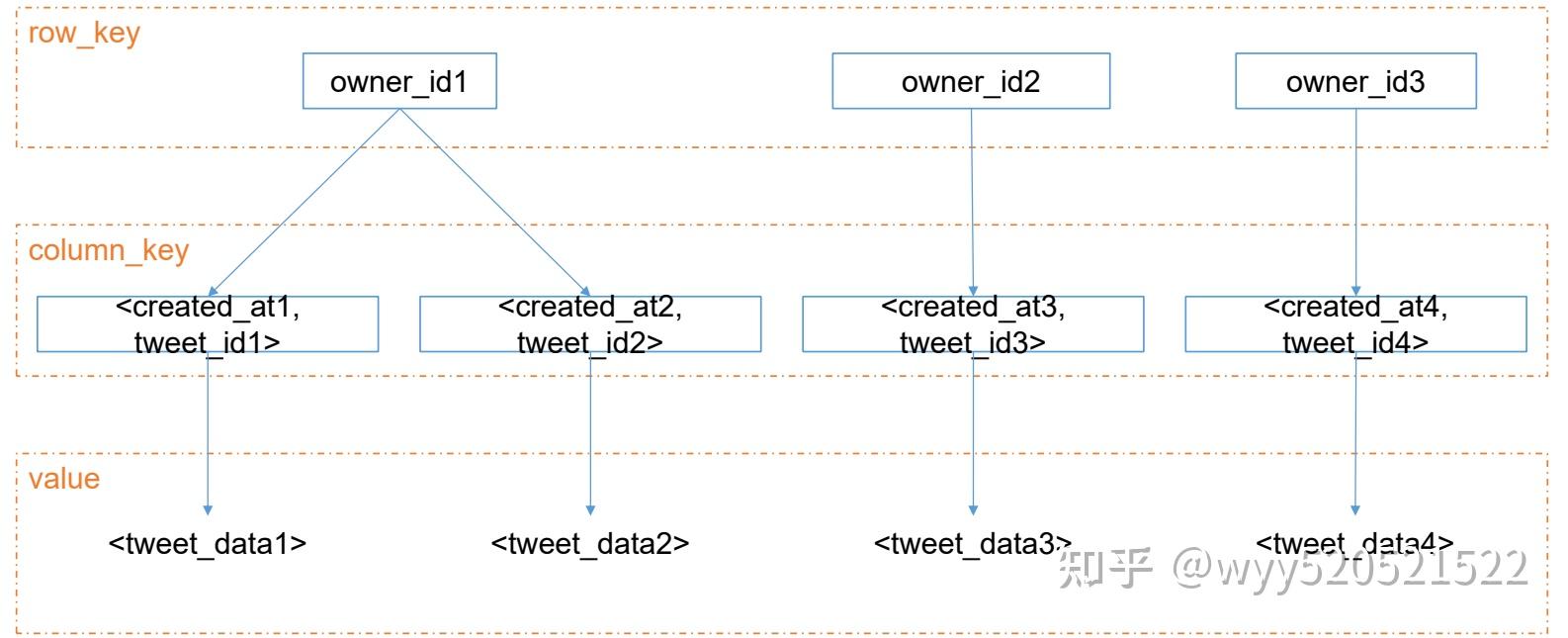

例子2：Cassandra 如何存储 NewsFeed


SQL vs NoSQL
Friendship Table适合什么数据库？
SQL 和 NoSQL 的选择标准是什么？
数据库选择原则1
大部分的情况，用SQL也好，用NoSQL也好，都是可以的
数据库选择原则2
需要支持 Transaction 的话不能选 NoSQL
数据库选择原则3
你想在什么地方偷懒很大程度决定了选什么数据库
SQL：结构化数据，自由创建索引
NoSQL：分布式，Auto-scale，Replica

数据库选择原则4
一般一个网站会同时用多种数据库系统
不同的表单放在不同的数据库里

User Table 存在哪儿？
大部分公司选择了 SQL
原因：信任度，Multi-Index
Friendship 存在哪儿？
大部分公司选择了 NoSQL
原因：数据结构简单，都是 key-value 的查询/存储需求
NoSQL效率更高

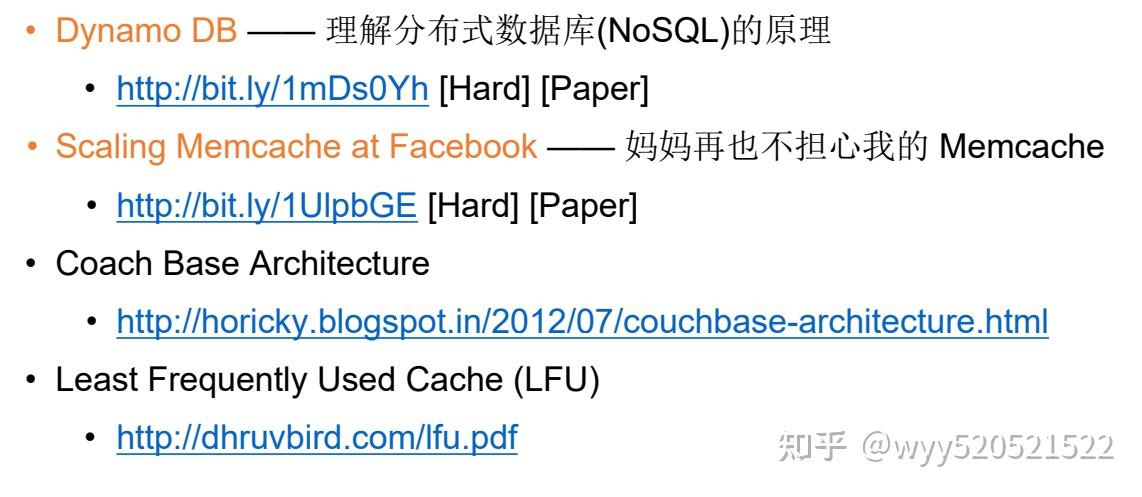

附录：扩展阅读


附录：NoSQL，也就是所谓的分布式数据库
• 分布式数据库解决的问题
• Scalability
• 分布式数据库还没解决很好的问题
• Query language
• Secondary index
• ACID transactions
• Trust and confidence

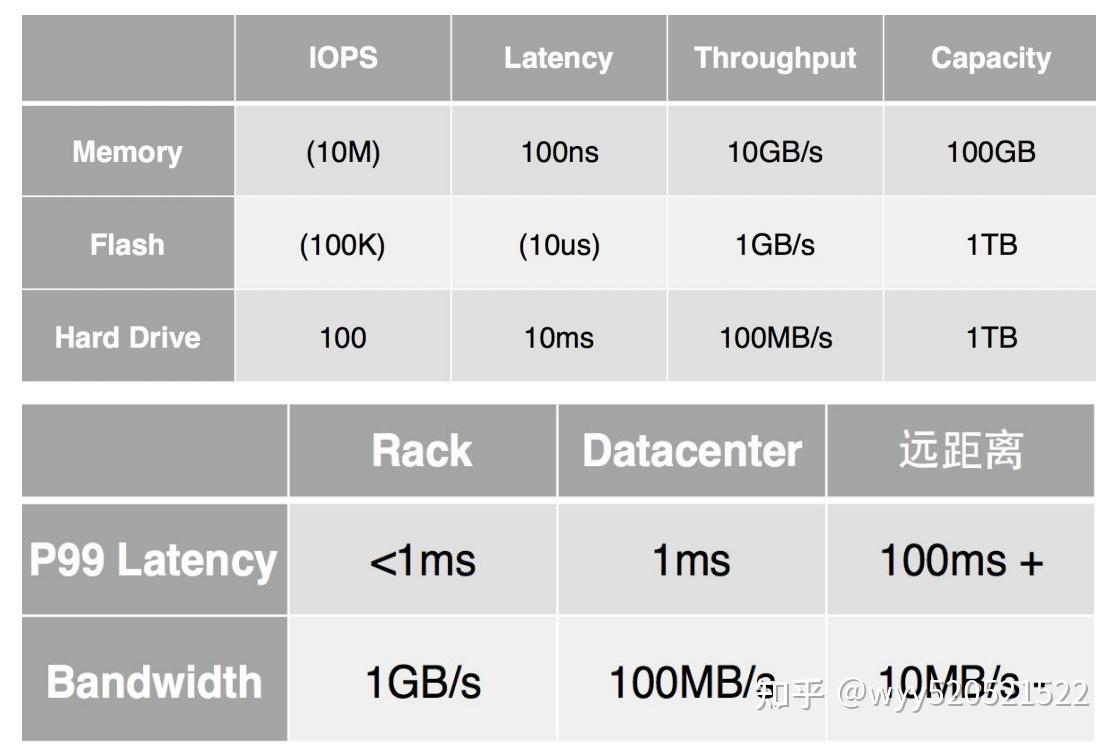

附录：Storage, Network


NoSQL 和 SQL 的选取，面试的时候怎么答？

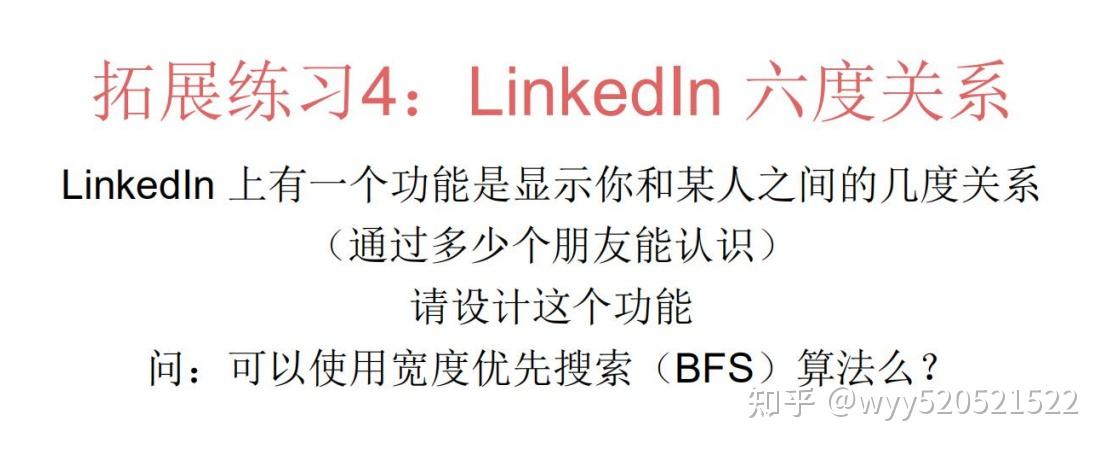

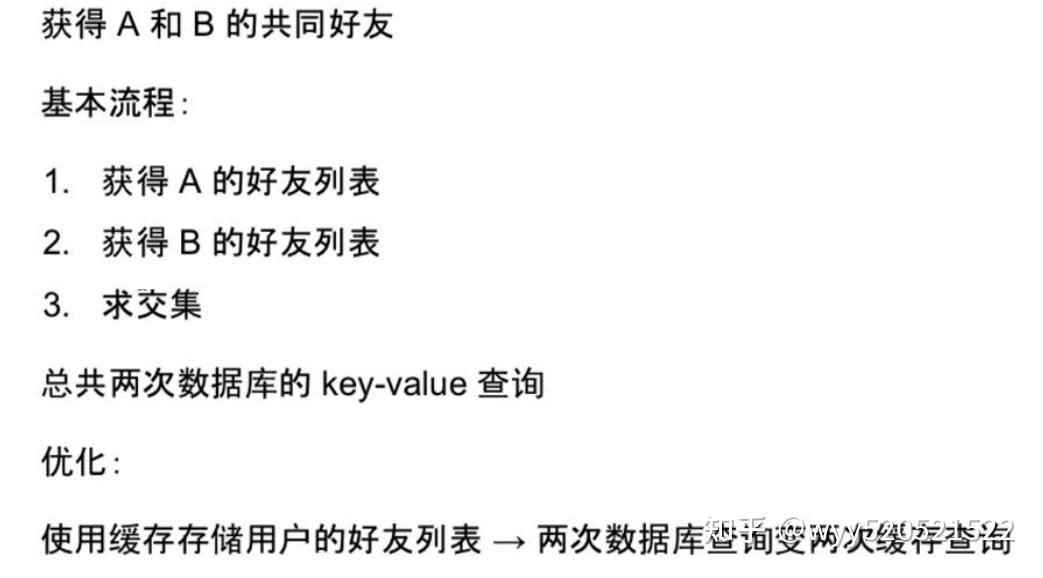

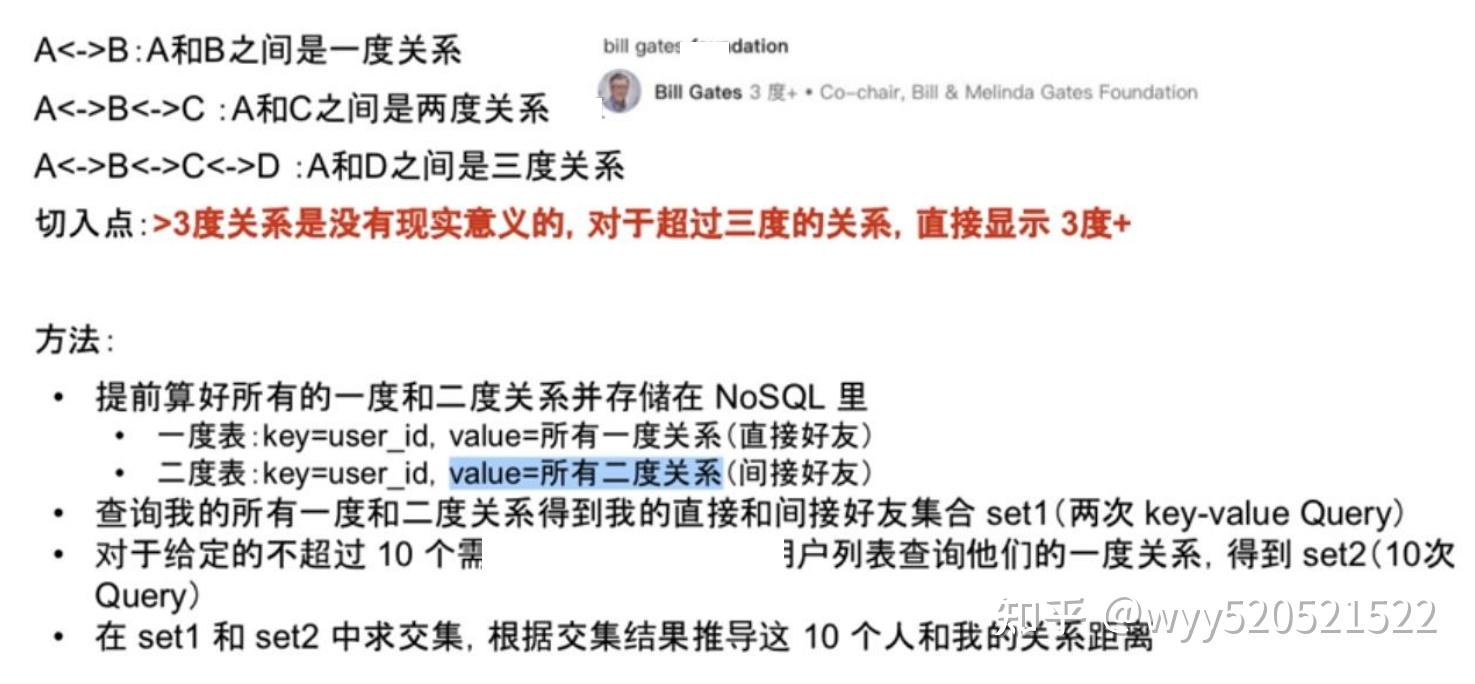

Friendship 的存储和查询的相关问题
