虚幻引擎 动画节点（AnimNode）详解

蓝天翱翔

这是一篇关于动画节点的详细解读。由于内容比较多且杂，所以排版有点乱，最近会不定期优化本篇文章的结构和内容。如果有任何错误和疏漏请评论或者私信告知，请不吝指教。
本文所有内容解读自虚幻引擎源码，图片是4.27版本截取的。对于5.0版本，原理也是一致的。

动画逻辑节点（AnimNode）

AnimNode是动画节点的纯逻辑类，用于运行时执行。实际上是一个Struct。

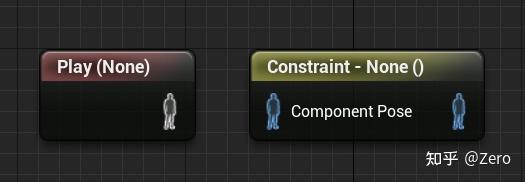

如图里的两个节点，左边是一个普通的AnimNode，右面是SkeletalControlNode。他们间的区别是左边的节点工作于本地空间，右边的节点工作于模型空间。


更新（Update）

节点的Update用于根据Weight计算动画的各种权重。因为Weight会在下一阶段清空。
如果按照Epic的编写习惯，我们应该在Update里面拿到所有外部数据并且预计算，保证Evaluate可以直接使用。
评估（Evaluate）

根据上一个节点的Pose，计算出输出到下个节点的Pose。
这是动画节点最重要的部分。正常来说我们应该把骨骼计算部分都放在这里。
注意Update和Evaluate都有可能运行在子线程上，除了读写AnimInstanceProxy外，操作其他东西都不是线程安全的，尽可能不要碰外部的UObject。
根节点（Root）

也叫Output Pose节点。
根节点是最重要的节点。对于用户来说，他是所有动画逻辑的输出节点。但是对于蓝图来说，他是整个蓝图节点的开始。AnimInstance将从这里开始建立整个动画节点的树状联系。


动画节点的属性

AnimNode通过他们的属性从外部获取信息。尽可能通过属性拿到想要的数据，而不是在运行时一层层往上Cast然后获取。
AnimNode里面的EditAnywhere的UProperty都会在动画蓝图里暴露出来。有几个特殊的Meta

• AlwaysAsPin

• NeverAsPin

• PinShownByDefault

• PinHiddenByDefault


他们可以控制属性要不要作为pin暴露出去。

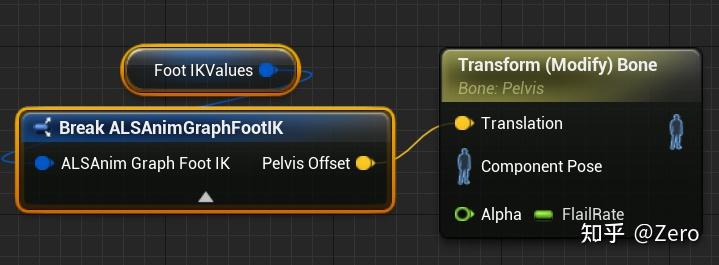

变成Pin后可以直接从变量连接过去（图中的Translation），也可以直接绑定属性（图中的Alpha）。
如果连接变量的话，要注意节点是否仍然保持着FastGraph（闪电图标）。


动画节点的函数

我们创建一个AnimNode的时候，首先要确定他需要参与计算的空间系。在本地空间里，所有骨骼的Transform都是以父节点为原点记录的，而模型空间里，所有的骨骼的Transform都是以root点为原点记录的。
Local Space
如果我们需要操作本地空间，那我们需要继承FAnimNode_Base，需要重写几个关键的函数

• Initialize_AnyThread 初始化节点信息，在状态机内可能会被调用多次。

• Update_AnyThread  更新节点，计算所需权重（Alpha）等。

• Evaluate_AnyThread 用于在本地空间计算最终的骨骼。在某些EVisibilityBasedAnimTickOption 的设置下，可能会忽略掉

• CacheBones_AnyThread 一般出现于Lod被修改，原来的BoneIndex失效，需要重新初始化缓存的信息

• GatherDebugData  用于往Showdebug窗口输出节点的信息，方便调试


在Update需要执行GetEvaluateGraphExposedInputs().Execute(Context); 将传入的pin读取到节点的属性里。不然你会看到节点的属性一直是默认值。
Mesh Space
如果我们需要操作模型空间，那就要继承FAnimNode_SkeletalControlBase ，传入的Pose已经是模型空间了。这个节点会预先帮你计算Alpha，以及将Pin的数据传入节点属性里。
需要重写几个关键的函数

• UpdateInternal 因为update_anythread被标记成final，所以需要重写这个函数

• EvaluateSkeletalControl_AnyThread 计算骨骼输出，计算结果扔到outbonetransform里

• IsValidToEvaluate 返回节点是否需要执行

• InitializeBoneReferences 计算BoneRefrence基于当前lod的compactIndex


动画节点的生成与获取

我们需要知道动画节点是如何创建出来的，这样我们才可以找到他们。
所有的AnimNode是作为AnimInstance的Property保存着的。这样的好处是可以通过Property拿到各个Node的Class，可以正确地从引用转化成Node。
最终保存Node的引用的地方在UAnimBlueprintGeneratedClass，他们保存着AnimNode的Property，通过GetAnimNodeProperties方法获取，你可以安全地查看他们的Class并且拿到最终的AnimNode的Struct部分。
在创建AnimInstance的时候，也会一起创建所有Node。
我们知道他是怎么来的，那获取的话就很简单了。
可以参考AnimInstanceProxy里面包装好的方法FAnimInstanceProxy::GetCheckedNodeFromIndexUntyped
从AnimClassInterface里面获取Property，然后转化成需要的Struct，从而拿到节点。
调试

动画蓝图的调试最简单是直接在动画蓝图节点上面Watch This Value，不过这样只能看到输入信息。
想看更多信息，可以GatherDebugData方法里面增加调试输出，然后在运行时输入ShowDebug Animation来看实时调试信息。
不过文字信息一般不够直观。如果需要在ViewPort里面绘制图像信息，有两种选择。
如果在动画蓝图的界面绘制信息，可以在AnimGraphNode的Draw方法在Pdi里面画。可以参考UAnimGraphNode_ApplyLimits::Draw 实现。
如果需要在World上画东西，要注意线程问题。我们的动画节点一般运行在子线程，直接DrawDebugXXX会导致编辑器崩溃。我们需要等回到主线程再画。
动画蓝图节点（AnimGraphNode）

AnimGraphNode主要是负责在编辑器里面的显示部分，以及Debug时候通过传入的AnimInstance找到对应的Node。
通过修改AnimGraphNode，你可以创造出千奇百怪的动画节点。
AnimGraphNode与AnimNode的联系

也许会有人一直很好奇，AnimGraphNode是怎么跟AnimNode联系的。
其实在UAnimBlueprintGeneratedClass里面，会保存了一个FAnimBlueprintDebugData，里面保存着所有的AnimGraphNode（ProcessAnimationNode）。AnimGraphNode在这里的Index跟AnimNode的Index是一样的，所有可以通过Index去找到自己在对应的蓝图对应的Node（来显示）。
AnimGraphNode的函数

除此以外，AnimGraphNode还提供了输出标题，分类，颜色等实用功能，大部分人只需要复写这些函数即可。

• GetNodeTitle               获取节点标题

• GetNodeTitleColor      获取节点颜色

• GetTooltipText             获取节点提示

• GetNodeCategory       获取节点分类


骨骼索引（BoneIndex）

BoneIndex有三种，我们一一解释。
SkeletonBoneIndex

首先Skeleton的骨骼包含着所有Mesh的所有骨骼。每当新增骨骼，只要名字不重复，就可以插入到Skeleton里面。Skeleton主要保存着他们的父子关系，所以不同网格体之间的同名骨骼的父子关系一定要正确。
在Skeleton里面，所有的骨骼都有一个唯一的Name和唯一的ParentIndex，然后保存在BoneTree里面。骨骼在这里面的Index，就属于SkeletonBoneIndex了。
SkeletonBoneIndex主要用于查找父骨骼，当然很多地方已经直接帮你缓存下来了，实际应用中很少需要自己去Skeleton里面查找。
MeshBoneIndex

MeshBoneIndex是当前的骨骼网格体用到的骨骼的Index。
用于显示骨架网格体，所以输出的话是输出MeshBoneIndex。
CompactPoseBoneIndex

当前Lod用到的骨骼的Index，在RequiredBone里面保存。
通过XXBone.Initialize(RequiredBones) 进行初始化。
我们在动画节点里面一般通过FBoneReference来操作骨骼。BoneRefrence会通过BoneName获得3个骨骼索引。如果传入的是BoneContainer，那BoneIndex保存的是MeshIndex，如果传入的是Skeleton的话，那BoneIndex保存的是SkeletonIndex。
Epic网站上也有一篇文章作为参考[1]。
骨骼互相转换

获取SkeletonBoneIndex
BoneContainer.GetPoseToSkeletonBoneIndexArray()[MeshBoneIndex]
RequiredBones.GetSkeletonIndex(CompactPoseBoneIndex)获取MeshBoneIndex
RequiredBones->MakeMeshPoseIndex(CompactPoseBoneIndex)
RequiredBones.GetPoseBoneIndexForBoneName(BoneName)
RequiredBones.GetBoneIndicesArray()[CompactBoneIndex];
RequiredBones.GetSkeletonToPoseBoneIndexArray()[SkeletonBoneIndex]获取CompactPoseBoneIndex
RequiredBones.GetCompactPoseIndexFromSkeletonIndex(SkeletonBoneIndex);
BoneContainer.MakeCompactPoseIndex(MeshPoseBoneIndex)获取BoneName
RequiredBones.GetReferenceSkeleton().GetBoneName(MeshPoseBoneIndex); 姿势（Pose）

Pose

当前姿势，只是用当前Lod的骨骼，一般分为本地空间或者模型空间两种，由transform数组构成。
分为Local Space Pose和Mesh Space Pose。分别工作于本地空间和模型空间。可以想象成动画蓝图执行到这里时候骨骼的样子。
Pose Link

两个节点间的连接。在蓝图里表现为一条线。

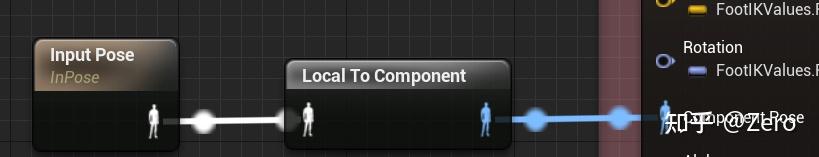

图里是两种link，连接着前后两个Pose。本地空间无法于模型空间的连接在一起。


模型空间的姿势和本地空间的姿势互转

FCSPose<FCompactPose>::ConvertComponentPosesToLocalPoses
Pose.LocalBlendCSBoneTransforms从动画里面获取Pose

// 首先我们要构造一个BoneSpace 的Pose
FCompactPose AnimPose;
// 这里也可以SetBoneContainer
AnimPose.InitFrom(XXX);
// 然后我们包装一个FAnimationPoseData
FBlendedCurve AnimCurve;
FStackCustomAttributes AnimAttributes;
FAnimationPoseData AnimationPoseData(AnimPose, AnimCurve, AnimAttributes);
// 包装一个FAnimExtractContext
const FAnimExtractContext ExtractionContext(Position, false);
// 获取Localspace的pose
Sequence->GetAnimationPose(AnimationPoseData, ExtractionContext);
// 获取ComponentSpace的Pose
FCSPose<FCompactPose> CSPose;
CSPose.InitPose(AnimationPoseData.GetPose());动画节点的运作

最后，有必要了解动画节点的运作流程。一个由动画节点构成的蓝图的代码是如何执行的呢？我们简单讲解一下。

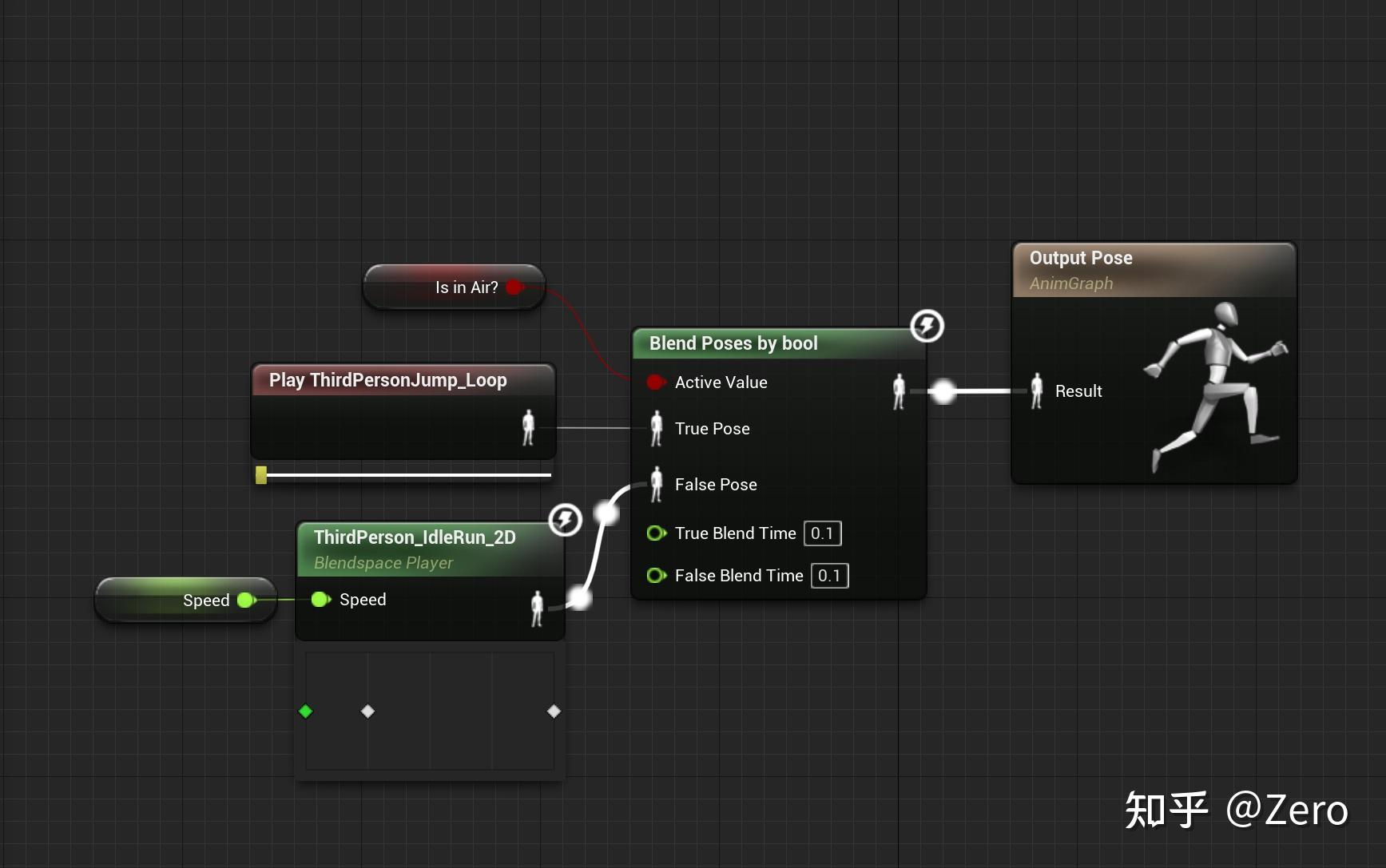

我们按照这个简单的蓝图举例。

• 在Update的时候，执行Root的Update

• Root找到连接到他的上一个节点，BlendPosesByBool节点，执行他的Update

• BlendPosesByBool节点的Update首先会读取所有Pin的值，这个节点来说主要是Active Value

• 然后根据Value，执行对应节点的Update，也就是上一个节点，BlendSpace Player节点的Update

• BlendSpacePlayer的Update会读取Speed的值到属性里

• 然后是Evaluate，沿着同样的线路

• 首先执行Output的Evaluate，他会先执行上一个节点的Evaluate

• 也就是BlendPosesByBool的Evaluate，这里他也会先执行当前激活的节点的Evaluate，也就是BlendSpacePlayer的Evaluate

• BlendSpacePlayer的Evaluate很简单，根据输入的参数，从BlendSpace里面输出一个混合的Pose。

• 然后回到BlendPosesByBool，如果有混合时间而且处于混合状态，他会把两个Pose按照比例混合再输出，如果没有，则直接原样输出其中一个Pose，当前是BlendSpace的输出。

• 最后的Output节点把前面的Pose输出。大功告成。


从这个例子可以看出来，因为涉及到姿势混合，大部分节点的Evaluate都需要先执行上一级的Evaluate再执行自己的Evaluate逻辑，保证顺序。而Update则要求没那么严格，只需要保证有执行到前面的Update即可（因为自己也只是处理一下参数，没有什么顺序逻辑）。
参考

• ^骨架节点索引揭秘 https://www.unrealengine.com/zh-CN/tech-blog/demystifying-bone-indices
